功能特点
局放监测采用TEV、超声波联合检测方式。
温度监测采用433MHz频段，传输距离远。
可监测开关柜内部局部放电和环境温湿度，综合分析开关柜运行状态。
体积小巧，吸附式安装方式，安装快速，不影响开关柜机械结构和绝缘性能。

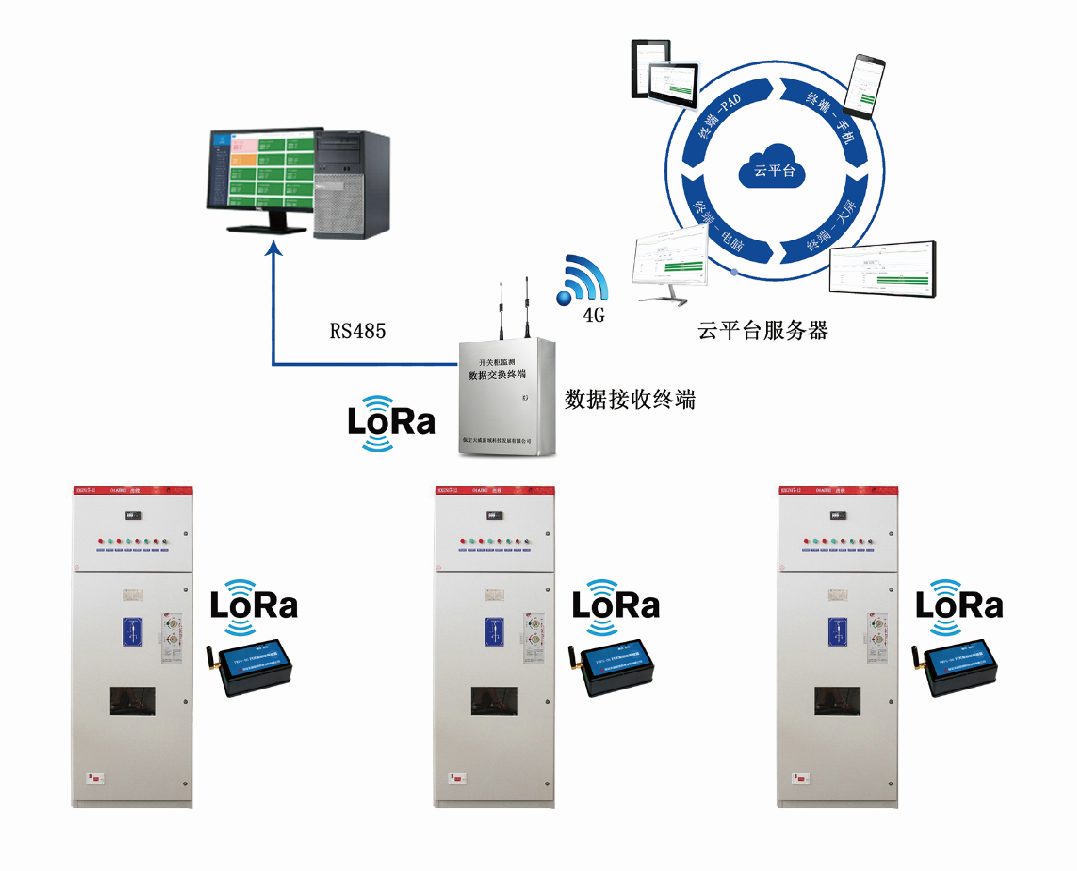

传感器采用标准LoRa无线传输方式，传输稳定、距离远，一个配电室只需一个数据接收终端。
采用开放式标准传输协议，可接入用户综合监测系统、生产管理系统（PMS）、智能管控平台。
通讯可选择采用4G移动无线网络，云平台诊断系统进行高压电气设备的远程在线监测、运行分析。
性能参数
| 项目 | 描述 |
| 外形尺寸 | 100mm*60mm*40mm |
| 传感器类型 | 局部放电、环境温湿度 |
| 局放检测频带TEV | 3M-100MHz |
| 局放检测频带超声 | 20kHz-800kHz |
| 局放检测灵敏度TEV | 0dBmV |
| 局放检测灵敏度超声 | -6dBuV |
| 温度测量范围 | –40 - +125 |
| 温度测量精度 | ±0.4 °C |
| 湿度测量范围 | 0–99.9% |
| 湿度测量精度 | ± 3% |
| 安装方式及检测信号 | 将主机和传感器磁吸附在柜体内壁，检测内部局部放电和环境温湿度 |
| 传感器信号传输方式 | 433MHz LORA无线传输 |
| 传输距离 | 空旷环境3000米；柜内安装不低于30米 |
| 连接数量 | 255 |

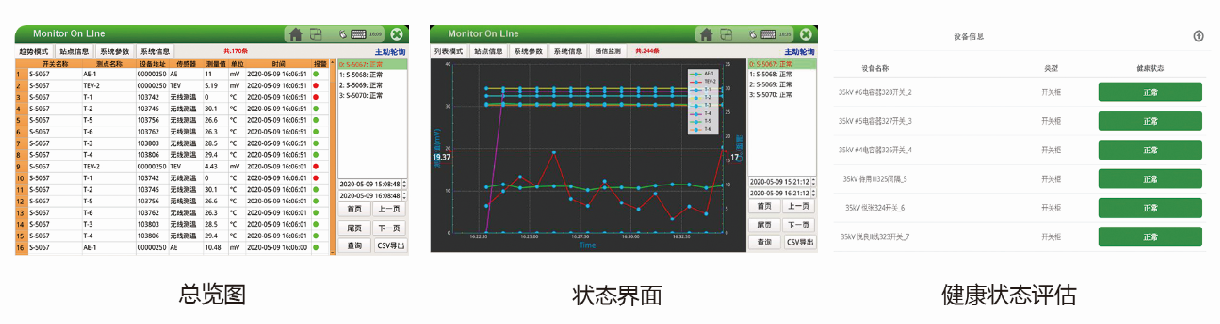

| 监测功能 | 后台放电量、趋势图显示，报警预警设置等 |
| 电源输入 | DC 12V ,500mW |
| 工作环境温度 | -40℃-65℃ |
