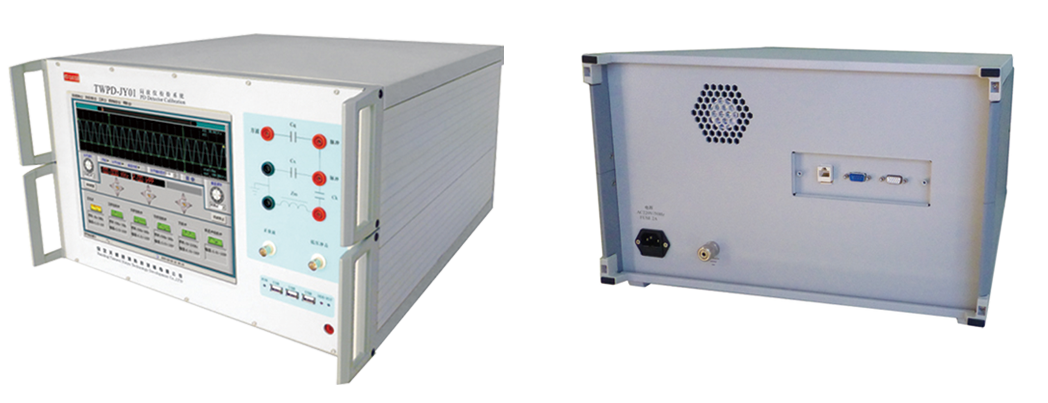

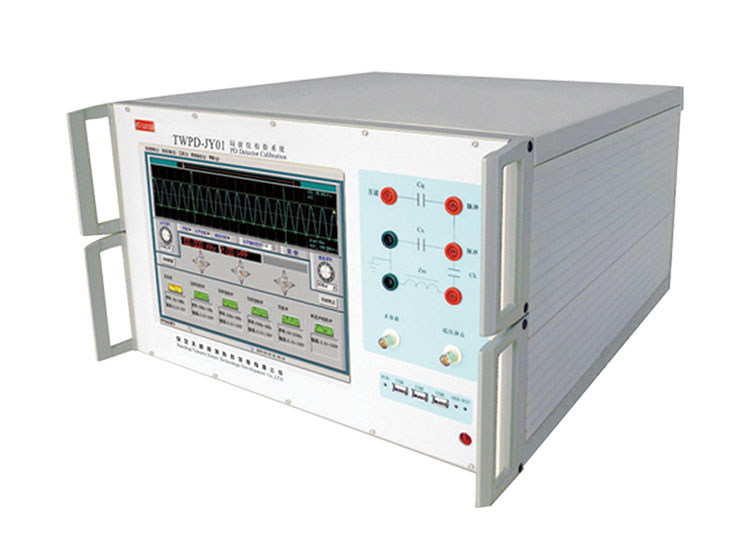

产品概述

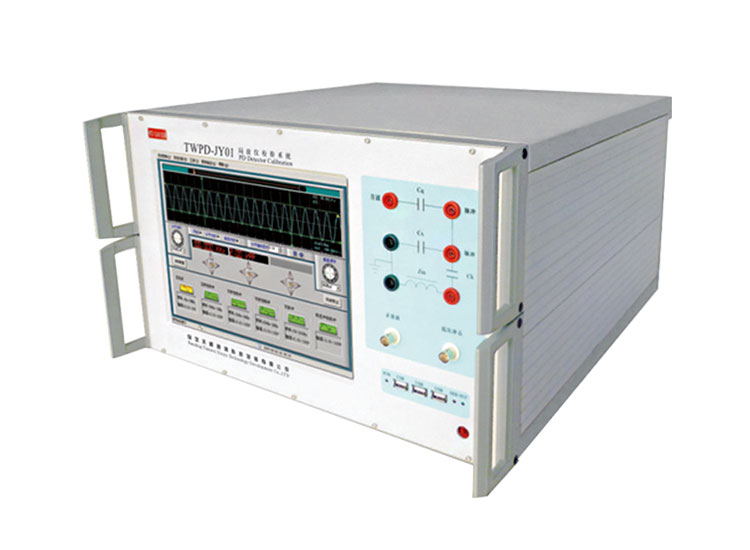

TWPD-JY01局放仪校验系统是根据国家计量检定规程并符合局部放电测量仪校准规范的集成一体化校验系统，可对局部放电检测仪器、校准脉冲发生器、测量阻抗进行标定和校验，应用于局部放电检测类仪器的验收检定、定期校验、参数标定、出厂检验。
功能特点

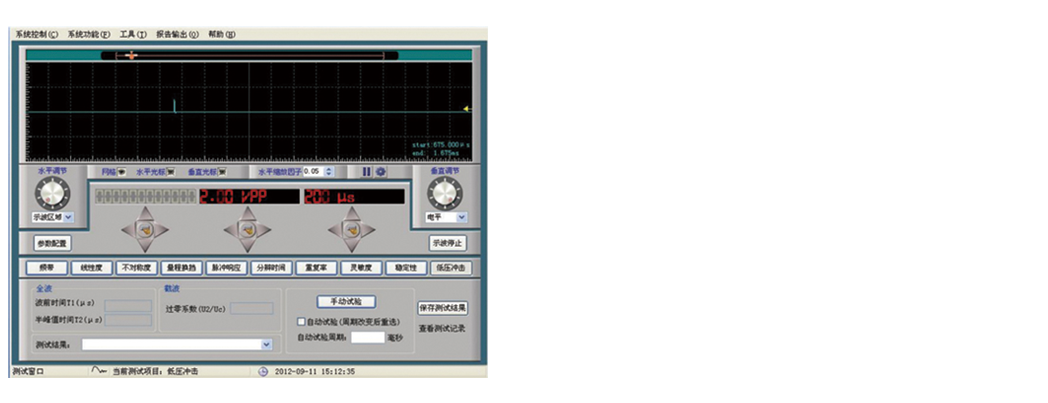

1.一览式功能界面，操控简捷。快速选定所需功能。

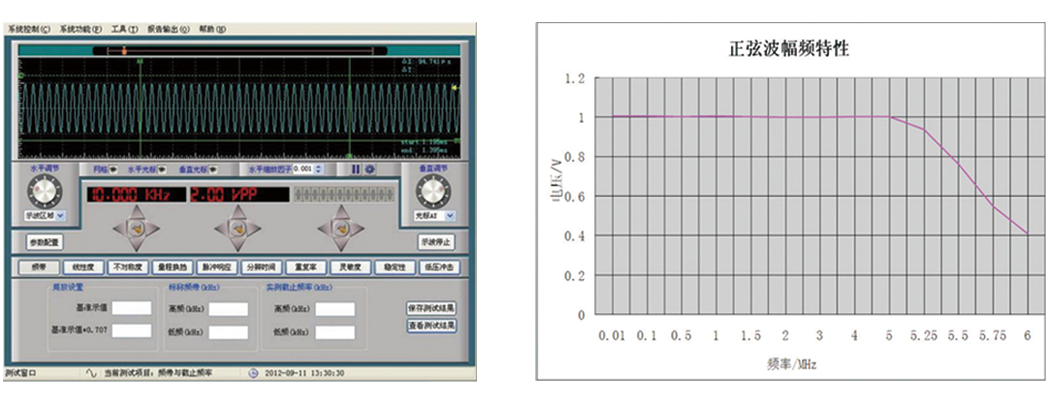

2.准确校验局部放电检测仪器的通道频带特性。

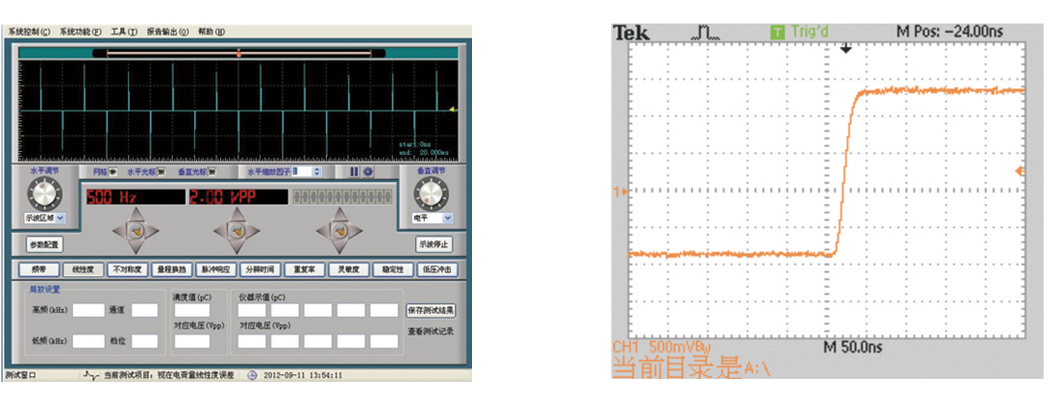

3.调整测量网络，输出0.1pC-10pC电量，校验局部放电检测仪器的视在电荷线性度、脉冲重复率、量程换档误差、低重复率脉冲响应误差、灵敏度。

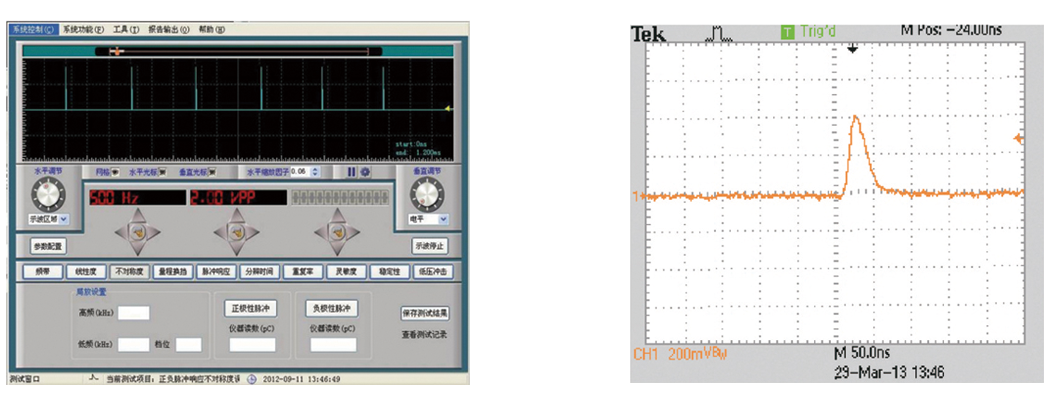

4.脉冲输出方式：正极性、负极性、双极性。

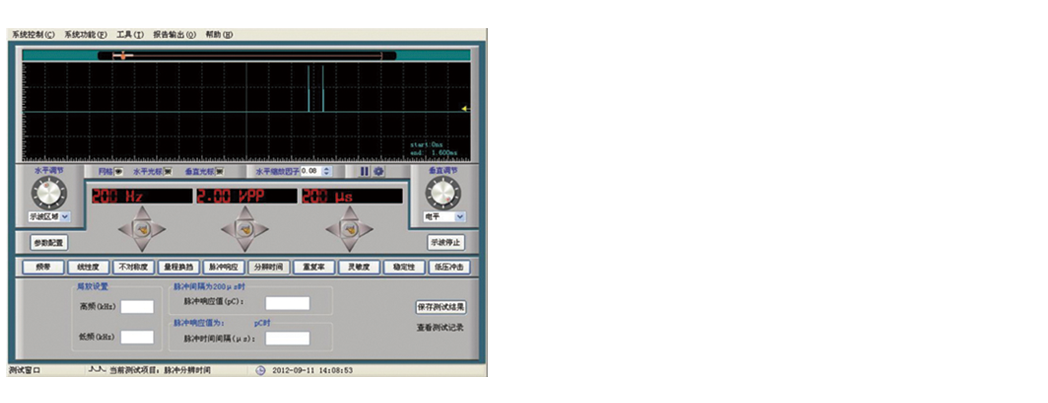

5.调整双脉冲间隔，校验脉冲分辨率时间。
6.100V标准冲击波形，对局部放电检测仪器的通道、测量阻抗进行低电压冲击试验。
性能参数
| 项目 | 描述 | |
| 校准脉冲发生器 | 校准脉冲电压波形 | 周期单或双脉冲，上升时间＜60ns |
| 校准电荷量误差 | ＜±1% | |
| 校准脉冲发生器的内阻 | ≤100Ω（对应l00pF的校准电容） | |
| 脉冲重复率n： | 测量误差＜±1% | |
| 双脉冲时间间隔 | 20us—1ms | |
| 稳定性 | 连续工作8h后，脉冲响应值的变化<±1% | |
| 方波电压 | 1mV～100V可调 | |
| 分辨率 | 1mV | |
| 幅值误差 | ＜±1% | |
| 脉冲输出方式 | 单极性（正极性、负极性）和双极性三种方式 | |
| 校正电容 | 10pF、100pF、1000pF、和10000pF可选 | |
| 正弦波信号发生器 | 输出幅值 | 2mV～10V |
| 输出频率 | 1Hz～5MHz | |
| 频率误差 | ＜±0.1% | |
| 分辨率 | 1Hz | |
| 幅值误差 | ＜1% | |
| 局部放电测试网络 | 预留输入阻抗接口，可外接不同输入阻抗 | |
| 耦合电容网络 | 100pF、1000pF、4700pF和0.01μF | |
| 试品电容网络 | 100pF、1000pF、4700pF和0.01μF | |
| 冲击电压发生器 | l00V标准冲击电压 | |
| 显示屏 | 12英寸真彩色TFT液晶显示屏，分辨率800×600，配触控屏 | |

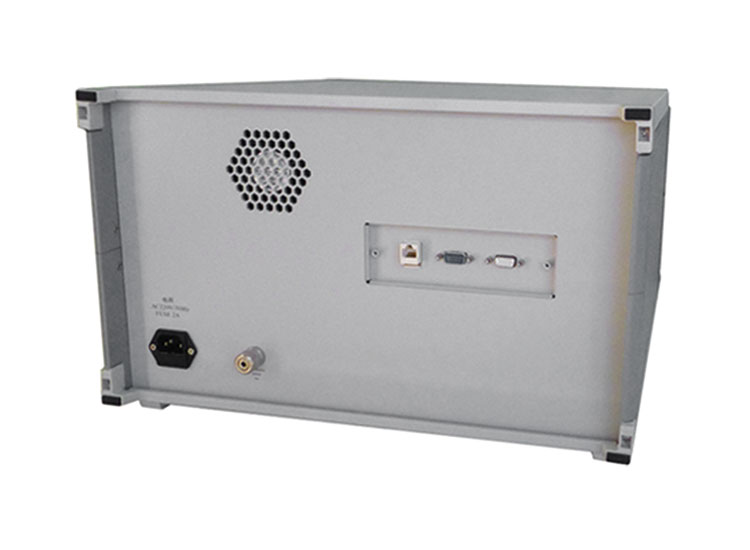

| 外部接口 | RS232接口；RJ45网络接口；3个USB接口；VGA接口 | |
| 外形尺寸 | 宽×高×深（450×370×450）mm | |
| 运行环境 | -10～50℃ | |
| 电源 | 单相220V/50Hz | |
| 重量 | 25kg | |
